F316奥氏体不锈钢圆钢（0Cr18Ni9）

F316奥氏体不锈钢圆钢（0Cr18Ni9）

0Cr18Ni9不锈钢在最新标准中称为06Cr19Ni10号钢。

0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。无磁性，有良好的低温性能。0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。

特性

具有良好的耐蚀性、耐热性、低温强度和机械性能，冲压弯曲等热加工性好，无热处理硬化现象，无磁性。

用途

家庭用品、橱柜、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件。

化学成份

碳 C ：≤0.08

硅 Si：≤1.00

锰 Mn：≤2.00

硫 S ：≤0.030

磷 P ：≤0.045

铬 Cr：18.00～20.00

镍 Ni：8.00～10.50

力学性能

抗拉强度 σb (MPa)：≥520

条件屈服强度 σ0.2 (MPa)：≥205

伸长率 δ5 (%)：≥40

断面收缩率 ψ (%)：≥60

硬度 ：≤187HBS;≤90HRB;≤200HV

处理工艺

热处理规范：固溶1010～1150℃快冷。

金相组织：组织特征为奥氏体型。

由于含有较高的镍且在室温下呈奥氏体单相组织，所以它与Cr13不锈钢相比具有高的耐蚀性，在低温、室温及高温下均有较高的塑性和韧性，以及较好的冷作成型和焊接性。但室温下的强度较低，晶间腐蚀及应力腐蚀倾向较大，切削加工性较差。 奥氏体在加热时无相变,因此不能通过热处理强化。只能以提高钢的耐腐蚀性能进行热处理：

1)固溶处理；其目的是使碳化物充分溶解并在常温下保留在奥氏体中，从而在常温下获单相奥氏体组织，使钢具有最高的耐腐蚀性能。

固溶处理的加热温度一般均较高，在1050-1100C之间，并按含碳量的高低作适当调整。由于18-8不锈钢导热性很差，不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。固溶处理时，要特别注意防止增碳。因为增碳将会增加18-8钢的晶间腐蚀倾向。冷却介质,一般采用清水。固溶处理后的组织一般是单相奥氏体,但对含有钛、铌、钼的不锈钢，尤其当是铸件时,还含有少量的铁素体。固溶处理后的硬度一般在135HBS左右。

2)除应力退火；为了消除冷加工后的残余应力，处理在较低的温度下进行。一般加热至250-425C，经常采用的是300-350C。对于不含钛或铌的钢不应超过450C，以免析出碳化铬而引起晶间腐蚀。

为了消除焊接后的残余应力,消除钢对应力腐蚀的敏感性,处理一般在较高的温度下进行。加热温度一般不低于850C。冷却方式，对于含有钛或铌的钢可直接在空气中冷却；对于不含有钛或铌的钢应水冷至500C以后再在空气中冷却。

3)稳定化处理；为了防止钛和铌的奥氏体不锈钢在焊接或固溶处理时，由于TiC和NbC减少而引起耐晶间腐蚀性能降低,需将这种不锈钢加热到一定温度后 (该温度使铬的碳化物完全溶于奥氏体，而TiC和NbC只部分溶解)再缓冷。在冷却过程中,使钢中的碳充分地与钛和铌化合,析出稳定的TiC和NbC，而不析出铬的碳化物，从而消除18-8奥氏体不锈钢的晶间腐蚀倾向,这种处理过程称之为稳定化处理。

交货状态

一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。

0Cr18Ni9Ti含有抵抗晶间腐蚀的钛，0Cr18Ni9没有。

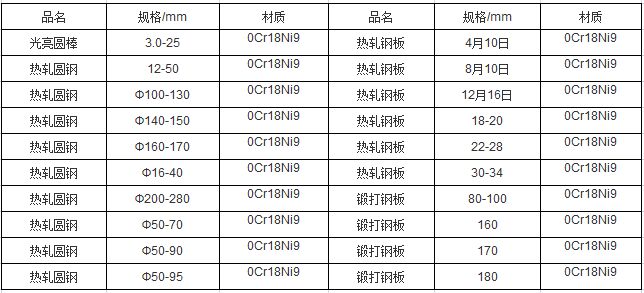

钢厂规格

国外牌号对照表

中国 美国 日本 德国 欧盟

0Cr18Ni9 304 SUS304 X5CrNi18-101.4301
